筆記本電腦的特性能夠充分發揮幾何圖形，散熱控制模塊設計方案尤為重要。做為筆記本電腦散熱控制模塊的“三個基本要素”之一，風扇的功效不容置疑，因此在選擇筆記本電腦時許多 客戶都感覺散熱風扇總數便是愈多愈好。事實上，危害散熱風扇特性的要素也有許多 ，看見類似的風扇，高效率都會因這種要素而出現很大的差別。
深層分析散熱風扇
在筆記本散熱模塊的三個基本前提中,電機風扇能夠大幅添充熱管散熱器和熱管散熱器的熱傳導和散熱高效率,這就是為何體系結構同樣,電機風扇、熱管散熱器和熱管散熱器詳細設計計劃方案在筆記本中間看上去同樣,散熱特點大不相同。
保證風管的通暢
臺式機處理器專用型的散熱風扇多見軸流式構造，我們可以將其了解為變小的電風扇，以豎直方位促進氣體，進而加快坐落于其底端散熱片的發熱量外流。
筆記本電腦室內空間比較有限，風扇和散熱鰭片不太可能再豎直排序，只有依照水平方向放置，因此這就必須散熱風扇向著側邊的特定方位吹風機。
因而，筆記本電腦專用型的散熱風扇都以增壓構造主導，風扇葉片與轉動面豎直呈環狀排序，在工作中全過程中氣體由徑向進到環狀風扇葉片所包圍著的室內空間，接著被風扇葉片轉動推動的抽濾效用橫著甩出來，在風扇葉片外場產生一道渦旋狀透射氣旋，遭受過流道的引流功效從風柵口徑向吹出來。
也就是說，臺式電腦常見的軸流式散熱風扇仿佛“散彈槍”，它的散熱地區呈朝向遍布；筆記本電腦專用型的增壓散熱風扇如同“狙擊步槍”，它的散熱地區以點主導，必須將豎直方位搜集的強冷空氣聚集到朝向散熱鰭片方位的一個點上，要想充分發揮100%的高效率還必須防止排風量的無謂損失。

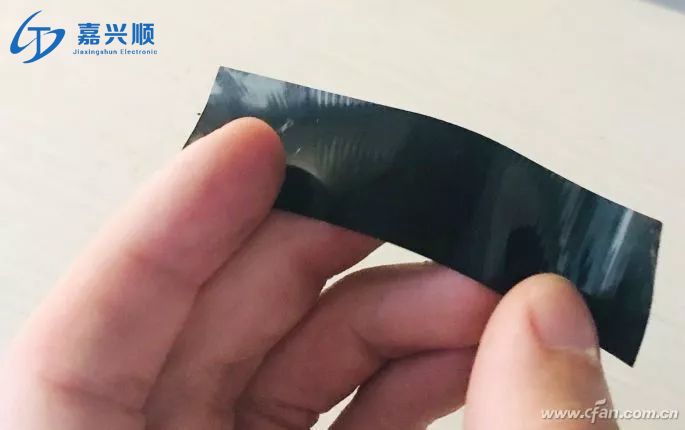

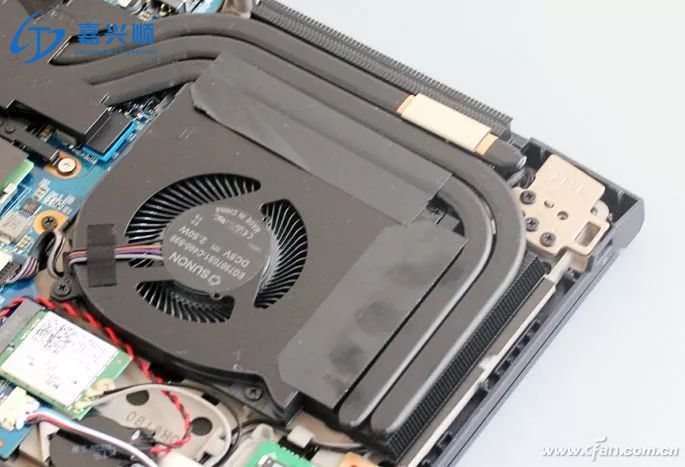

因而，拆卸筆記本電腦，你能發覺絕大部分筆記本電腦風扇和散熱鰭片中間，都貼有一片或幾塊灰黑色的醋酸布膠布塞住間隙避免“透風”，大家每一次拆卸除灰除灰后一定要還記得再次將醋酸布膠布貼回來，不然會危害風管吹風機的高效率。
必須留意的是，如今許多 輕薄筆記本以便追求完美超薄設計方案都選用了“下移式”傳動軸，假如散熱通風口坐落于外殼后側，在扯開顯示屏后B面底端必定會遮擋一部分通風口，進而損害一部分散熱高效率。
想防止這一難堪，要不選用通風口側置的設計方案，要不就改成立柱式傳動軸，或者在“下移式”傳動軸的基本上，將顯示屏B面底端“挖”出一個凹形槽。
除此之外，散熱風扇廣泛是借助坐落于筆記本電腦內部的散熱孔“進風”再吹向散熱鰭片，確保這一“進風管”的暢順也可以提高一定的散熱高效率。
一些筆記本電腦的后蓋與散熱孔匹配的部分沒有連接土壤網，因此獲得了更大的進氣和排氣容積，同時也存在容易吸入灰塵的安全隱患。一些輕型筆記本電腦采用了獨特的“桃色時尚”設計方案。打開屏幕后，傳動軸可將電腦鍵盤提升至一定的視角，從而確保筆記本電腦底部的氣體循環。
當筆記本電腦置放于挨近墻面或工裝夾具裝修隔斷周邊，后置攝像頭通風口排出來的酷熱會反跳回筆記本電腦的底端，假如被風扇吸進這種反跳回家的曖風必定會危害散熱，因而許多 筆記本電腦會根據長條狀的坐墊阻隔D面散熱孔和后置攝像頭通風口的“觸碰”，相近的關鍵點設計方案都是對筆記本電腦具體散熱具有一定的增益值實際效果。
風扇的規格和工作頻率
對散熱風扇來講，規格越大，在同樣轉速比的前提條件下排風量也就越大；工作頻率越高，就能運作在高些的轉速比上，進而產生更大的排風量。許多 輕薄筆記本和游戲筆記本盡管配置了兩個散熱風扇，但確是一大一小，并且規格型號也并不統一。
筆記本電腦風扇的工作頻率廣泛全是9V，極少數高端游戲本則會配置12V工作電壓風扇，相匹配“狂怒方式”下的風扇轉速比，但大工作電壓產生的風大量的另外，噪聲難題也會更加突顯，僅合適帶著手機耳機打游戲的應用情景。
仿生技術的風扇葉片和材料之別
當筆記本電腦散熱風扇的規格和工作頻率一定時，其排風量、噪聲和散熱高效率就將由葉子總數、材料和仿生技術決策了。
許多 輕薄筆記本風扇的葉子總數多在50片~60片中間，游戲筆記本風扇的葉子總數則會更多一些，在其中最具象征性的便是asusROG冰刃系列產品。當冰葉片1具有嵌入其中的71個風扇葉片時，而ROG冰葉片3的風扇葉片已經增加到83個葉片，并且超薄部分只有0.3毫米那么問題來了，筆記本電腦風扇的葉子是否愈多愈好？
回答是，風扇葉子的總數存有一個零界點，務必在葉子總數和他們的間隔中間獲得均衡，在很小的室內空間中塞進過多的葉子代表沒有充足的氣體被發布。以便尋找這一均衡點，OEM生產商通常會根據國家標準的仿真軟件對氣旋轉變開展評定。
在噪聲層面，就必須“仿生學設計方案”出場了。ThinkPad的高端產品型號“鷹翼散熱風扇”和AcerPredator的首個“鋒利刀片快速冷卻散熱風扇”指的是貓頭鷹翅膀獨特的羽毛排列。每個扇葉都不是平面圖，而是鋸齒狀的。它還能在厚度小于毫米的薄室內空間產生大量廢氣?？焖龠\行期間的噪音也得到很好的控制。
除此之外，風扇內部葉子的材料基本上全是塑膠，假如換為金屬材料，在同樣工作電壓和轉速比下的排風量會更大。以宏碁掠奪者游戲筆記本為意味著的第四代三d利刃速冷金屬材料風扇，官方網就表達其風擴散系數較同規格塑膠散熱風扇提高45%。
但是，金屬材料風扇葉片散熱風扇盡管好，但它的拼裝難度系數和成本費高些，一旦因拼裝期內出錯或平常掉進臟物造成風扇葉片形變，反倒會危害散熱實際效果。因而，大量的OEM生產商才更親睞塑料材料葉子的風扇，讓每一片風扇葉片的形變度、樣子都會操縱范疇內。
論除灰的重要性
因為筆記本電腦散熱控制模塊的密封性，長期應用終究遭遇沉積塵土的難題。因而，按時給風扇除灰，在散熱片和集成ic中間再次擦抹散熱膏是必不可少的。就風扇的防污工作能力上，asus應該是最有感受的。在許多 asus最新款游戲筆記本中，都導入了“ANTI-DUST”定義的風扇，當有塵土進到風扇腔身體，能夠沿著預置的除灰安全通道將塵土顆粒物排出來到風扇以外，長期應用也不會塞住散熱鰭片（。
筆記本電腦散熱風扇機殼的材料也會稍微危害散熱實際效果，一些筆記本電腦的風扇選用了塑膠外殼和金屬材料機蓋，運用金屬材料傳熱性更強的優點提高了一定的散熱工作能力。
除此之外，筆記本電腦散熱風扇機殼是不是可拆、是不是非常容易拆，會對今后自主除灰除灰的難度系數導致危害，一些筆記本電腦選用了連瑜伽體式的散熱器、風扇和散熱鰭片，風扇機殼沒法拆卸，也就沒法對內部的風扇葉片開展指定清除，存有除灰的“盲區”。
總而言之，便是這種關鍵點危害著筆記本電腦的散熱工作能力，也另外危害著筆記本性能的充分發揮。最后，我們需要提醒的是，購買筆記本電腦很大程度上是一個游戲筆記本，電源插頭的輸出功率也非常關鍵。許多配有GTX1050Ti的游戲筆記本電腦只配有120瓦的輸出電源插頭，這根本無法提供i7+GPU滿負荷運行所需的輸出功率。一般來說，輕型筆記本電腦必須有一個最低輸出功率為65W的電源適配器，而GTX1650游戲筆記本電腦必須有150瓦，GTX1650或更高等級的獨立顯卡必須有180瓦，甚至200瓦。
